PPE4.B/L - Uruchomienie i eksploatacja

Data dodania: 27-08-2025

Podgrzewacze PPE4.B/L Produkowane do 2024-09-03

Po podłączeniu zasilania a następnie przepływu wody podgrzewacz
uruchamia procedurę startową - odpowietrzanie. W tym czasie grzanie
jest zablokowane do chwili kiedy przez urządzenie w sposób ciągły
przepłynie 5 litrów wody.
Każde kolejne otwarcie przepływu załącza grzanie automatycznie po
osiągnięciu przepływu powyżej 1,8 l/min.

UWAGA! Po odłączeniu zasilania procedura startowa jest ponownie
uruchamiana.

Układ sterowania dobiera odpowiednią moc podgrzewacza na
podstawie: wartości przepływu, nastawy temperatury i temperatury wody
dolotowej.
Zamknięcie przepływu wody automatycznie wyłącza grzanie.

Na obudowie podgrzewacza zamontowane są dwa wskaźniki:
zielony - sygnalizuje podłączenie do sieci elektrycznej
czerwony - sygnalizuje stan załączenia grzania.
Pulsowanie czerwonego wskaźnika informuje o realizowanym procesie rozruchu po załączeniu
zasilania.
Stany awaryjne, powodujące zablokowanie grzania podgrzewacza sygnalizowane są odpowiednią
ilością impulsów wskaźnika zielonego

Podgrzewacze PPE4 produkcja od 2025-02-12

Zmiana procedury startowej
Dla wszystkich wersji podgrzewaczy:
- Dodana została sygnalizacja aktywacji procedury startowej - pulsują wszystkie diody sygnalizacyjne
na płytce MSP.100.
- Dodano nowy algorytm wyliczania delty temperatury w trakcie rozruchu
Jeżeli przed startem odliczania rozruchu, różnica w odczycie temperatur Tin i Tout będzie większa niż
8°C to nie będzie wyliczana i delta przyjmie wartość 0.
Wersja PPE4. L:
- Ustawiono stały czas rozruchu - 10s.
Wersja PPE4. B:
- ustawiono stały czas rozruchu - 10s.
- Dodano pulsowanie czerwonej diody na panelu PW.37 podczas procedury startowej.
Każde kolejne otwarcie przepływu załącza grzanie automatycznie po osiągnięciu przepływu powyżej
1,8 l/min.
Stany czerwonego wskaźnika na panelu PW.37 w wersji B
- w trakcie rozruchu / stabilizacji po włączeniu zasilania - pulsuje dioda czerwona / zielona świeci
ciągle
- w trakcie normalnej pracy świeci gdy stopień mocy jest większy od zera
- jeżeli wystąpi awaria triaka/triaków lub wielokrotne przekroczenie maksymalnej temperatury na
wylocie i wymagane jest odłączenie urządzenia od zasilania - to pulsują oba wskaźniki (zielony i
czerwony)
UWAGA!
- Po odłączeniu zasilania procedura startowa jest ponownie uruchamiana.
Zamknięcie przepływu wody automatycznie wyłącza grzanie.
- Uszkodzenie panelu lub wypięcie go z płyty głównej powoduje automatyczne ustawienie
temperatury wylotowej na wartość 30°C.

Sygnalizacja wskaźnika zielonego PPE4.B

X1
- Uszkodzenie czujnika temperatury wlotowej
- Uszkodzenie czujnika temperatury wylotowej
- Odwrotne podłączenie czujników na płycie MSPC 100

X2

- Wykrycie powietrza w zespole grzejnym

X3

- Przekroczenie dopuszczalnej temperatury wylotowej
- Przekroczenie dopuszczalnego natężenia przepływu

X4

- Błąd synchronizacji sieci elektrycznej
- Błąd konfiguracji sprzętowej (mikroprzełączników)

X5

Informacje / ostrzeżenia
- Osiągana moc urządzenia jest różna od załączonej
- Zmiana charakterystyki czujników temperatury
- Zbyt niska lub zbyt wysoka temperatura na jednym z czujników

Wyłącznik bezpieczeństwa

Uwaga
Wyłącznik ciśnieniowy może zadziałać w przypadku uderzeń ciśnienia wody
lub w wyniku uszkodzenia podgrzewacza.
Niebezpieczeństwo

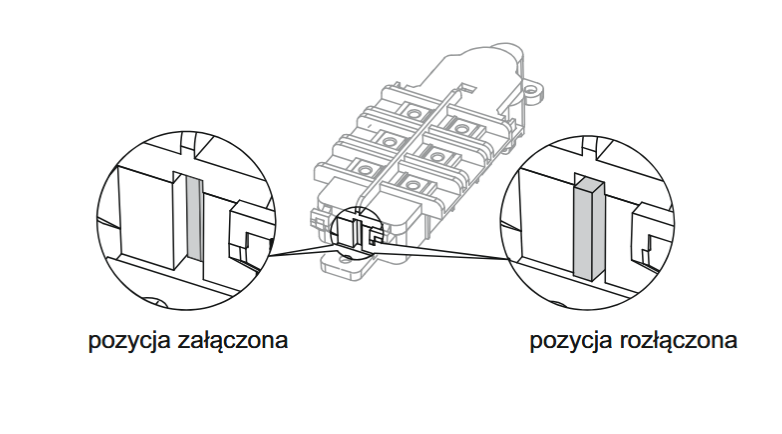

pozycja załączona pozycja rozłączona
21. Wyłącznik bezpieczeństwa
Dokumentacja serwisowa PPE4
1. Wyzwolenie wyłącznika ciśnieniowego w pierwszej kolejności oznacza
uszkodzenie układu zasilania grzałek (uszkodzone triaki), konieczna weryfikacja i
wymiana płyty MSPC 100.
2. Możliwe jest tez wyzwolenie ze względu na podwyższone ciśnienie instalacji
wodnej. Sprawdź ciśnienie i doprowadź do ograniczenia wartości do maksimum
6bar.

Płyta główna MSP 100 - sygnalizacja i opis diod LED

DIODA S

Sygnalizacja Pracy kontrolera
Kolor zielony

- Świeci 0,04s / zgaszona 1s / świeci 0,04s - Praca normalna
- Nie świeci lub świeci ciągle - Awaria - błąd komunikacji

DIODA H

Sygnalizacja załączenia Grzania
Kolor zielony

- Zgaszona - Nie grzeje
- Świeci - Grzeje
- Świeci 0,6s / zgaszona 0,6s / Świeci 0,6 - Załączenie 100% mocy Brak mocy do osiągnięcia Temp nastawy

DIODA Q

Sygnalizacja przepływu wody
Kolor zielony

- Zgaszona - Brak przepływu
- Świeci 0,2s / zgaszona 1s / świeci 0,2s - Przepływ za mały (<1,8 l/min)
- Świeci - Przepływ w przedziale załączenia grzania ( 1,8l/min 18l/min - błąd)

DIODA ESygnalizacja awarii ERROR Blokada grzania

Kolor czerwony

- Świeci - Wystąpienie awarii Blokada grzania!

UWAGA dla PPE4.B!

Jednoczesne pulsowanie zielonego i czerwonego wskaźnika informuje
o konieczności natychmiastowego wyłączenia zasilania elektrycznego
Podgrzewacza (wystąpiło uszkodzenie układu zasilania grzałek).
Nie wykonanie polecenia grozi uszczerbkiem na zdrowiu lub poważnym
uszkodzeniem mienia.

NIEZWŁOCZNIE WYŁĄCZ ZASILANIE!
