🔧 Instrukcja wymiany zespołu grzejnego z wyłącznikiem WTC‑3 w podgrzewaczu PPH2

⚠️ Bezpieczeństwo przede wszystkim

• Odłącz urządzenie od zasilania 400 V.

• Zakręć dopływ wody i spuść ciśnienie z instalacji.

• Poczekaj, aż element grzejny całkowicie ostygnie.

• Jeśli urządzenie jest na gwarancji – wymiana przez użytkownika może ją unieważnić.

???? Co będzie potrzebne

• Śrubokręt krzyżakowy i płaski

• Klucz płaski (zwykle 17 lub 19 mm)

• Nowy zespół grzejny z wyłącznikiem WTC‑3

• Uszczelka zespołu grzejnego (zalecana wymiana)

🛠️ Krok po kroku

1. Demontaż obudowy

• Zdejmij pokrywę podgrzewacza, odkręcając śruby mocujące.

• Ostrożnie odsuń obudowę, aby nie uszkodzić przewodów sterujących.

2. Odłączenie przewodów

• Zrób zdjęcie podłączeń – ułatwi to montaż.

• Odłącz przewody zasilające od zespołu grzejnego.

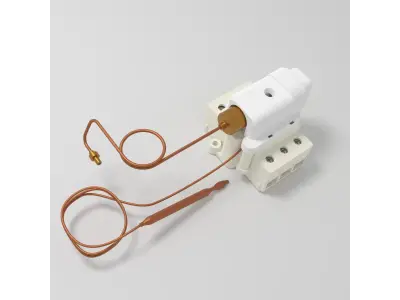

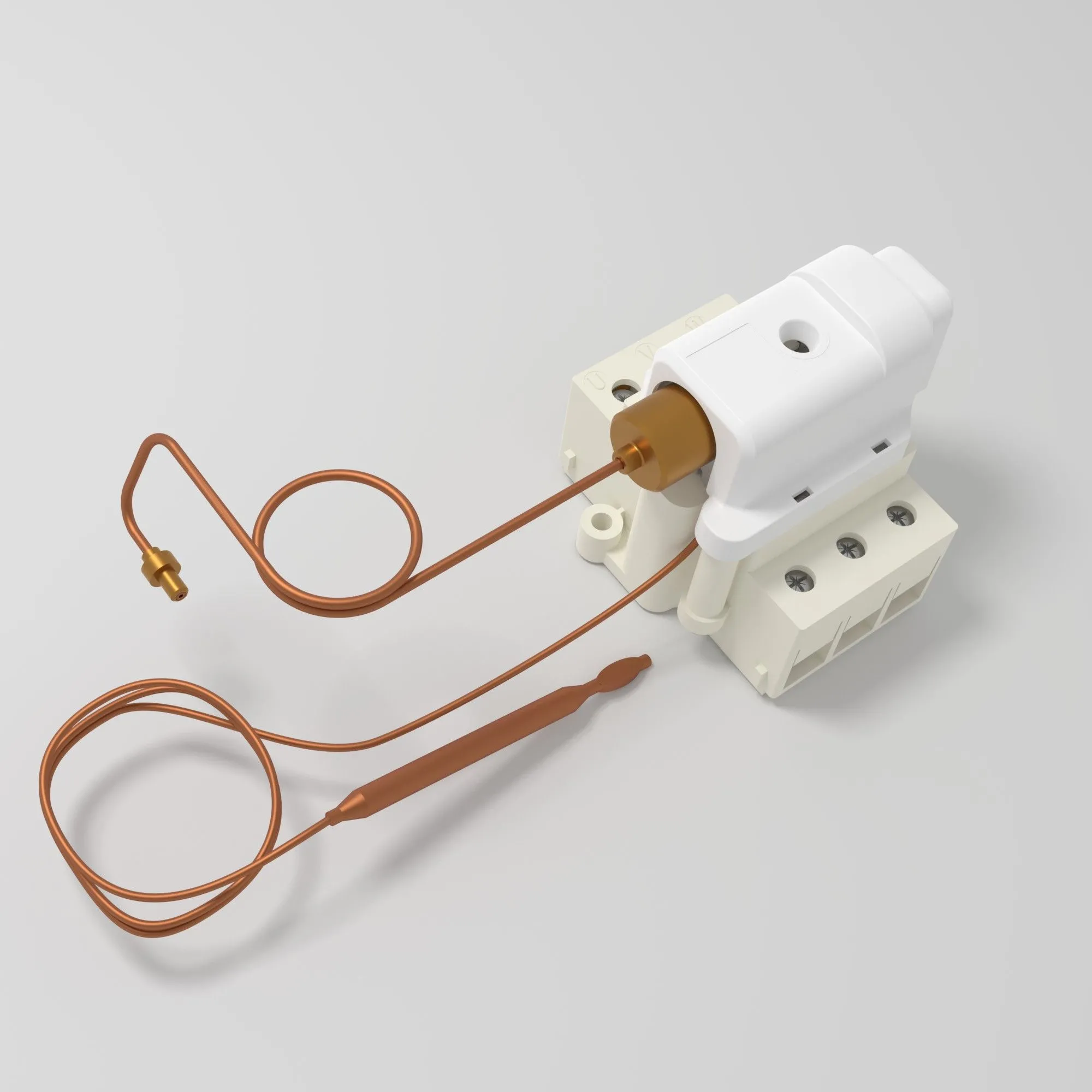

• Odłącz przewody od wyłącznika termicznego WTC‑3.

3. Opróżnienie komory wodnej

• Otwórz zawór ciepłej wody, aby wyrównać ciśnienie.

• Odkręć korek spustowy lub poluzuj króciec wejściowy, aby spuścić wodę z komory.

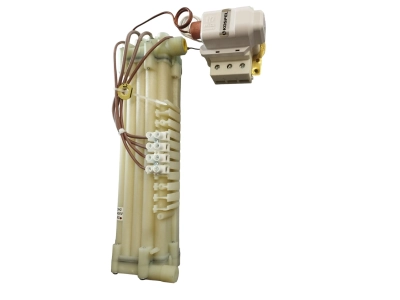

4. Demontaż zespołu grzejnego

• Odkręć śruby mocujące kołnierz grzałki.

• Ostrożnie wyjmij cały zespół grzejny wraz z WTC‑3.

• Sprawdź stan uszczelki – zwykle wymaga wymiany.

5. Montaż nowego zespołu grzejnego

• Włóż nowy zespół grzejny w gniazdo komory wodnej.

• Załóż nową uszczelkę i dokręć równomiernie śruby kołnierza.

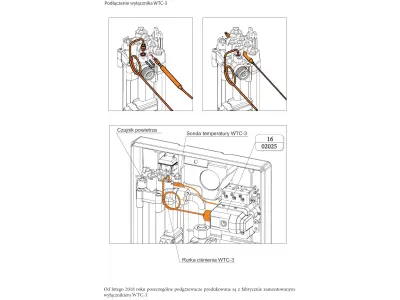

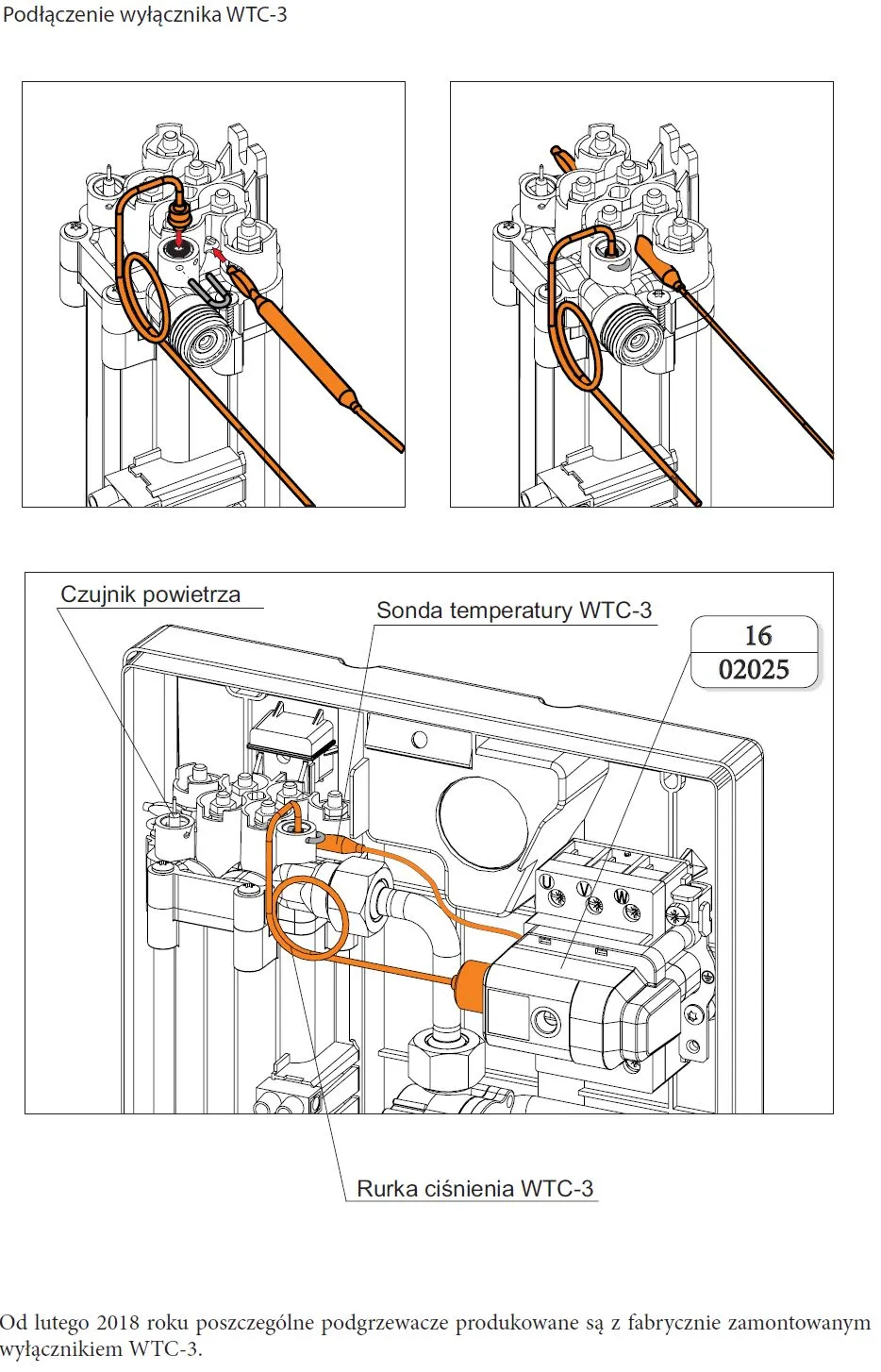

• Podłącz przewody zgodnie ze zdjęciem lub schematem:

  • przewody zasilające do zacisków grzałki,

  • przewody zabezpieczenia termicznego do WTC‑3.

6. Napełnienie i kontrola szczelności

• Zakręć korek spustowy.

• Otwórz dopływ wody i napełnij komorę.

• Sprawdź, czy nie ma wycieków wokół kołnierza.

7. Test działania

• Podłącz urządzenie do zasilania.

• Otwórz ciepłą wodę i sprawdź, czy grzałka załącza się prawidłowo.

• Upewnij się, że WTC‑3 nie wyzwala się natychmiast (oznaczałoby to przegrzewanie lub brak przepływu).

💡 Wskazówki praktyczne

• Jeśli WTC‑3 wyzwala się często, problem może leżeć w zbyt małym przepływie wody, a nie w samej grzałce.

• Warto sprawdzić sitka i perlator – często są zapchane kamieniem.

• Po wymianie grzałki pierwsze nagrzanie może trwać nieco dłużej.
